Měření krátkodobé frekvenční stability (časová doména):
Vybavení:

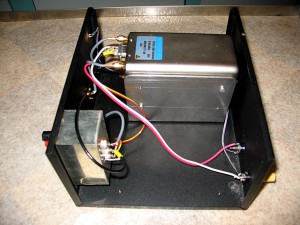

- Ultrastabilní BVA referenční krystalové oscilátory 5 MHz Oscilloquartz 8600-BC5GE.
- Analyzátor časových odchylek TSC 5110A.

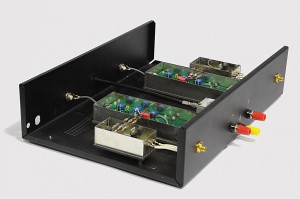

- Laboratorní komparátory na principu násobení časové odchylky s duálním směšováním s vlastní nestabilitou 5.5⋅10-15 ve smyslu Allanovy odchylky pro průměrovací interval 1 s při frekvenci 5 MHz a šířce pásma 26 Hz.
- Univerzální čítače SR620.
Měření fázového šumu (frekvenční doména):
Vybavení:
- Fázový detektor FSS1000E s upraveným fázovým závěsem (PLL) a šumem pozadí L(ƒ=1Hz) = −145dBc/Hz, L(ƒ=100kHz) = −177dBc/Hz na frekvenci 5 MHz.
- FFT spektrální analyzátor SR760.

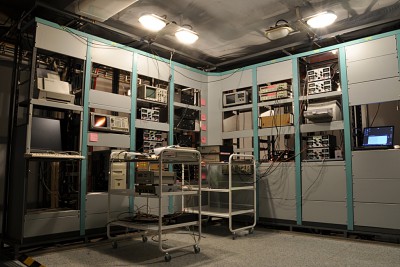

Celkový pohled na laboratoř:
